Domotiser son éclairage : cas du bouton double sans neutre

Avant de commencer

Nous vous recommandons de faire quelques vérifications sur votre installation.

Il est par exemple nécessaire d'avoir des pots de 50mm derrière vos interrupteurs afin de pouvoir y intégrer les micro-modules Z-Wave.

De plus, il est vivement conseillé d'utiliser des interrupteurs poussoirs (monostables) à la place de vos traditionnels interrupteurs bistables lors du montage. Il n'est pas impossible de domotiser votre installation électrique avec des interrupteurs bistables, en revanche ceux-ci ne vous permettent pas de faire varier votre lumière (si l'option est souhaitée) ou posent des problèmes d'ergonomie à l'utilisation.

Une fois ces petites modifications apportées, vous êtes prêt à domotiser votre éclairage.

Vous trouverez ci-après les différents montages selon la configuration de votre installation.



Risque d’électrocution !
Il est fortement recommandé de faire appel à un électricien qualifié.
Coupez et sécurisez le disjoncteur de votre installation électrique et vérifiez l’absence de tension à l’aide d’un testeur avant toute opération sur le câblage.

  Situation initiale

domotiser son éclairage bouton double FGD/FGS sans Neutre 2circuits d'éclairage situation initiale
Situation initiale





Mise en place de votre installation

Dans ce montage, il est nécessaire d'utiliser deux modules (un par circuit d'éclairage) qui devront être associés par la suite.

Inclusion dES micro-modules sur la box domotique

Nous vous conseillons d'inclure les micromodules avant d'effectuer le câblage, afin de pouvoir effectuer la manipulation au plus près de la box (suivez ce tutoriel si vous ne savez pas comment faire).

Câblage

Dans le schéma ci-dessous, nous allons :

  • Dans le pot, au niveau des boutons :
    • Connecter la phase venant du tableau de répartition, initialement branchée en amont des boutons, sur la borne d'alimentation du module, identifiée par le "L".
    • Connecter la phase alimentant le deuxième circuit d'éclairage à commander, en aval du bouton 2, avec la phase venant du tableau électrique.
    • Connecter la phase alimentant le circuit d'éclairage 1, initialement branchée en aval des boutons, sur la bornes de sortie identifiée par le "O" et sur la borne initialement prévue pour le neutre, identifiée par le N. Je rappelle qu'il ne doit y avoir qu'un seul fil par borne, vous aurez donc besoin d'utiliser un bornier d'interconnection (de type Wago ou autre).
    • Connecter le bouton 1 aux bornes "Sx" et "S1" afin de permettre l'allumage du circuit d'éclairage 1 avec ce bouton.
    • Connecter le bouton 2 aux bornes "Sx" et "S2" afin de permettre l'allumage d'un autre circuit d'éclairage avec ce bouton.
  • Dans le plafond, au niveau du deuxième circuit d'éclairage à commander :
    • Connecter la phase venant initialement du bouton 2, préalablement interconnectée avec la phase venant du tableau électrique sur la borne identifiée par le "L".
    • Connecter le neutre du circuit d'éclairage sur la borne identifiée par le "N". Je rappelle qu'il ne doit y avoir qu'un seul fil par borne, vous aurez donc besoin d'utiliser un bornier d'interconnection (de type Wago ou autre).
    • Connecter la phase alimentant le circuit d'éclairage 2 sur la borne identifiée par le "O".

Sachez qu'il vous est toujours possible de brancher plusieurs boutons en parallèle sur une entrée. Ils effectueront tous la même action sur la même sortie.

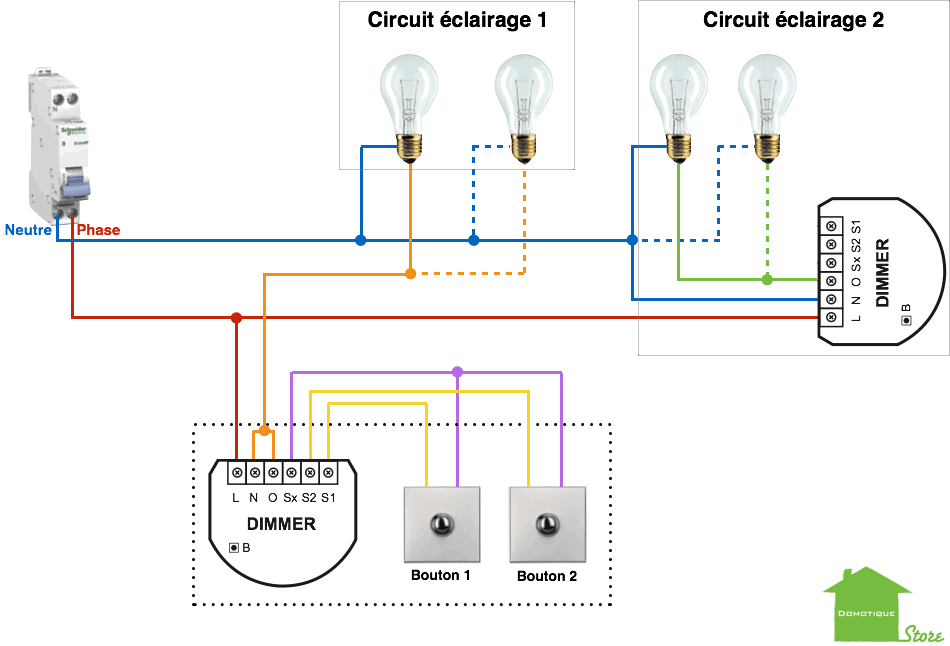

Domotiser son éclairage avec un fibaro FGD-211 sans le neutre au niveau des deux boutons avec une puissance à commander supérieure à 25W
Avec des Fibaro FGD-211



Domotiser son éclairage avec un fibaro FGD-212 sans le neutre au niveau des deux boutons avec une puissance à commander supérieure à 25W
Avec des Fibaro FGD-212

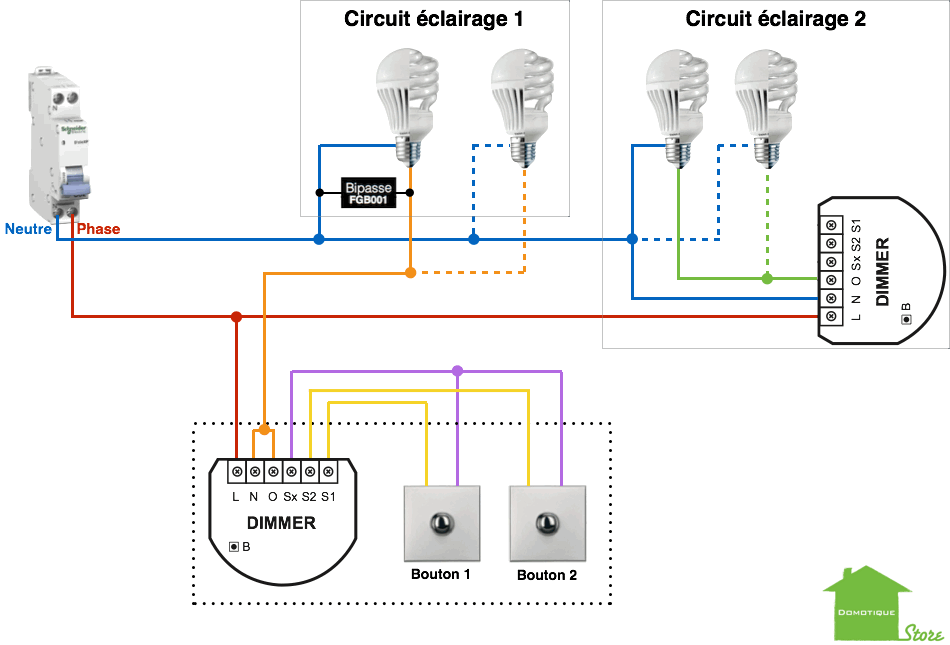

Dans le cas où le circuit d'éclairage 1 est d'une puissance inférieure à 25W et/ou emploie des lampes n'utilisant pas de filament (fluocompacte, LED), il sera nécessaire d'ajouter un module "Bypass" Fibaro FGB-001 (FGD-211) ou un module "Bypass" Fibaro FGB-002 (FGD-212) branché en parallèle sur une des lampes du circuit comme dans le schéma suivant :



Domotiser son éclairage avec un fibaro FGD-211 sans le neutre au niveau des boutons avec deux circuits d'éclairage à commander
Avec des Fibaro FGD-211



Domotiser son éclairage avec un fibaro FGD-212 sans le neutre au niveau des boutons avec deux circuits d'éclairage à commander
Avec des Fibaro FGD-212

Dans ce montage, il sera nécessaire de créer une association Z-Wave entre le module du plafond et le module au niveau des boutons afin d'actionner le circuit d'éclairage 2 depuis le bouton 2.

Comme vous l'avez sans doute remarqué, les montages ci-dessus ne traitent que du module variateur FIBARO FGD-211 ou FIBARO FGD-212. Il s'agit du seul micro-module de la gamme FIBARO qui puisse se passer du neutre.

Attention
  • le fait que l'on utilise un variateur nécessite une vérification du type d'ampoule utilisé. Il est nécessaire de verifier si elles sont compatibles avec les variateurs (ou dimmable),
  • la forte consommation à l'allumage des tubes néon les rend incompatibles avec les variateurs.
  • Dans ces deux cas, je vous renvoie vers un montage similaire avec des FGS.

Remarque : il est possible d'intégrer un module switch comme un FIBARO FGS-212 à la place du module variateur présent au niveau du circuit d'éclairage 2 afin de palier aux éventuelles incompatibilités.

Association Z-wave de deux modules

Comme indiqué précédement, il sera nécessaire, dans cette configuration, d'associer l'entrée "S2" du module présent au niveau des boutons avec la sortie du module présent au niveau du deuxième circuit d'éclairage.

Voici les différents liens vers les tutoriels traitants de ce sujet, sur les différentes box domotiques :

(In)compatibilité variateur

A cette étape, nous vous recommandons de ne pas allumer vos lampes si elles ne sont pas compatibles variateurs, un changement de paramètre sera à effectuer après inclusion du module pour désactiver la fonction variateur.
Non compatible variateur
Cet icône sur la lampe et/ou son emballage signifie une incompatibilité avec les variateurs.
  • Les lampes halogènes 230V (sans transformateur) sont compatibles avec les variateurs.
  • Pour les lampes fluocompactes, LED, halogènes avec transformateur, cela doit être explicitement indiqué. Dans le doute, vous devez considérer que la lampe n'est pas compatible variateur ("non dimmable").

Configuration des paramètres

Après inclusion, vous pouvez maintenant effectuer certains réglages (sauf sur homelive / Somfy Tahoma) :

Sur le FGD-211 "Dimmer"

Si vos ampoules ne sont pas compatibles variateurs, il est important de changer le paramètre 10 à la valeur 0 (ce qui désactive l'allumage et l'extinction progressifs) et le paramètrev 13 à la valeur 98 (c'est le niveau minimal de variation : il doit être inférieur au niveau maximal qui est de 99).

Sur le FGD-212 "Dimmer 2"

Si vos ampoules ne sont pas compatibles variateurs et que l'étalonnage automatique ne l'a pas bien détecté, il est important de désactiver manuellement la variation en mettant le paramètre 32 à la valeur 1.

      • Sur Fibaro HC2 ou Fibaro Home Center Lite : cliquez sur la petite clé à molette en haut à droite d'un module, puis "avancé" puis en bas, la section "configuration". Les noms des paramètres seront indiqués en toutes lettres avec des boutons de réglages.

      • Sur Zipabox : cliquez sur "Modules totaux", puis sur le module que vous voulez configurer et enfin sur "Configuration". Les noms des paramètres seront indiqués en toutes lettres avec des boutons de réglages.

      • Sur eedomus : cliquez sur le module, puis "Configurer", puis "Paramétrage radio", puis la classe "COMMAND_CLASS_CONFIGURATION", puis indiquez le n° de paramètre, sa longueur en Octet et sa valeur, cliquez sur "Envoyer".

      • Sur Zibase : créez un scénario, créez une action de type "action Z-Wave", puis "Spécifier la valeur d'un paramètre", puis choisissez le module, indiquez le n° de paramètre, sa longueur en Octet et sa valeur, enregistrez votre scénario attendez 15 secondes et testez votre scénario, cela devrait transmettre le paramètre.

      • Sur Vera Lite, cliquez sur la clé à molette en haut à droite d'un module, puis sur "Options du module", puis sur "Ajouter des paramètres de configuration", précisez le n° de paramètre, sa longueur en Octet ('Byte") en décimal, puis la valeur souhaitée; fermez avec la croix et cliquez sur "Sauvegarder" en haut à droite de la fenêtre.
